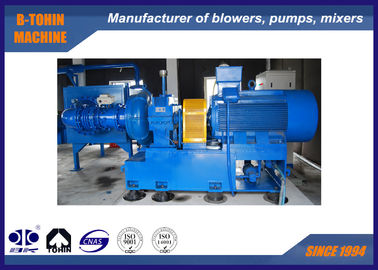

Industrial Single Stage Centrifugal Blowers smoke desulfurizing compressor

Mô hình số.

GS160-1.8

Áp suất chênh lệch xả

80KPA

Sức mạnh động cơ

280KW

Công suất không khí

160m3/phút

Loại động cơ

380/400/415/440V/6KV/10KV, 3PHASES, 50/60HZ

1Thiết bị dẫn đường vào

• Vị trí phía trước động cơ thổi

  ---

• Chức năng: Không chỉ để điều chỉnh công suất máy thổi trong phạm vi 45% - 100%, mà còn để đảm bảo máy thổi đạt hiệu suất cao nhất trong phạm vi điều chỉnh của nó,đặc biệt là khi các thông số hoạt động khác với dữ liệu thiết kế (nhiệt độ thấp hoặc áp suất thấp).

  ---

• Điều chỉnh hoạt động tự động hoặc thủ công bằng cách nhấp vào màn hình cảm ứng trên hộp điều khiển máy thổi.cánh quạt hướng dẫn đầu vào được điều chỉnh bởi người vận hành điện ở một tỷ lệ thiết lập sau khi nó nhận được tín hiệu DC 4-20mA, trong khi hoạt động bằng tay hoặc điều kiện bảo trì, cánh quạt được điều chỉnh bằng tay.

2Thiết kế volute trưởng thành


Hiệu suất khí nén đáng tin cậy, hiệu suất cao, hiệu suất đa biến 85%.

3. Máy đẩy hiệu suất cao

• Đường cong cho động cơ được chọn lặp đi lặp lại để mô phỏng điều kiện làm việc trên máy tính, và phù hợp hơn với dòng chảy khí thực tế.

  ---

• Được làm bằng hợp kim nhôm trên không hoặc thép không gỉ, đường mở cong ngược lại (đường nghiêng nhỏ nhất của nó là 6 độ), bề mặt được gia công mịn.

4. cấu trúc hộp số bước lên và mang độ tin cậy cao



• Hộp bánh răng có cấu trúc ngang, vỏ lốp kết nối với vỏ dưới và tách khỏi vỏ trên, do đó rút ngắn thời gian cần thiết để dỡ vỏ hộp.

• ---

  Cánh tốc độ cao áp dụng công nghệ đĩa đẩy cứng, hiệu quả cao và tổn thất cơ học thấp được xác nhận bằng tiếp xúc đường dây.
• Ống xích elip (bật) được áp dụng cho các thiết bị lớn, Ống xích nghiêng cho các thiết bị tốc độ cao.

  ---

• Các trục của máy thổi và bánh răng được làm bằng thép rèn xử lý nhiệt và nghiền đúng cách.và tốc độ cộng hưởng xoắn nằm trong phạm vi ± 10% so với tốc độ chạy, tất cả các bộ phận quay là cân bằng năng động.

  ---

• Các bánh răng tăng tốc là loại xoắn ốc Trục song song với bánh răng nhỏ tích hợp và trục quay.

• ---

  Được làm bằng thép hợp kim rèn bề mặt và được mài chính xác, chỉ số dịch vụ của bánh răng ít nhất là 1,8.

5. Động số cao độ chính xác

• Các loại dụng cụ có chất lượng cao hơn được áp dụng

  ---

• Mức độ chính xác của bánh răng được ổn định ở ISO1328 5 ~ 4

  ---

• Độ chính xác có thể đạt đến 3.
• Độ chính xác bằng tiêu chuẩn AGMA hoặc DIN

6. Kết nối giữa động cơ và trục tốc độ cao

• Tiếp nhận các loại kết nối thẳng cuối mặt chìa khóa (pin) và trục tam giác

  ---

• Sức mạnh tối đa mà nó có thể truyền đạt 3.000 kW.

  ---

• Dễ dàng lắp ráp và tháo rời mà không làm hỏng các bộ phận

7. Niêm phong hiệu suất cao

• Vật liệu của niêm phong là hợp kim kết cấu mềm. (niêm phong xoắn ốc được thông qua)

  ---

• Chức năng đáng tin cậy, tuổi thọ dài

  ---

• Không có vấn đề rò rỉ

  ---

• Chi phí bảo trì thấp, dễ thay thế

  ---

• Tiêu thụ năng lượng giảm do không có ma sát
