| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | BK |
| Chứng nhận: | ISO9001/ISO14001 |
| Số mô hình: | YU-EG40 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Có thể đàm phán |
| chi tiết đóng gói: | Vỏ gỗ tiêu chuẩn xuất khẩu |
| Thời gian giao hàng: | 15 đến 30 ngày làm việc, tùy thuộc vào số lượng đặt hàng và thông số kỹ thuật |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
| Dung tích: | 0,42-1,65m³/phút | Xả áp suất chênh lệch: | 10-70KPA |
|---|---|---|---|
| Kích thước lỗ khoan: | DN40(1.5”) | Loại làm mát: | Nước |
| Kiểu kết nối: | Đai lái xe | đai và ròng rọc: | Vận chuyển khí sinh học, khí thải, chất nổ |
| Công suất trục: | 0,82-2,42KW | Tốc độ: | 1500-2150 vòng/phút |
| Nước làm mát: | 3L/phút | Ứng dụng: | Khí sinh học và khí thải |
| Vật liệu: | Chống ăn mòn | ||
| Làm nổi bật: | Máy thổi rễ hạng nặng,máy thổi rễ dẫn khí nén,Máy thổi khí sinh học thổi khí công nghiệp |
||

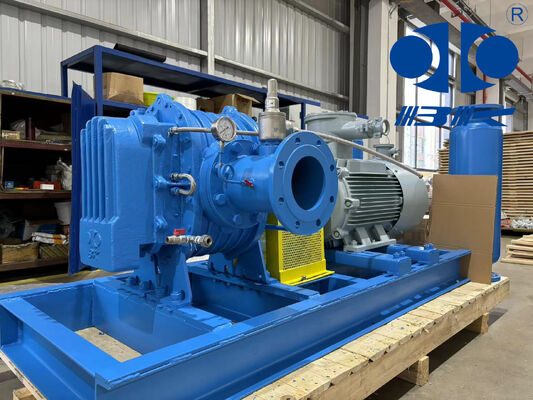

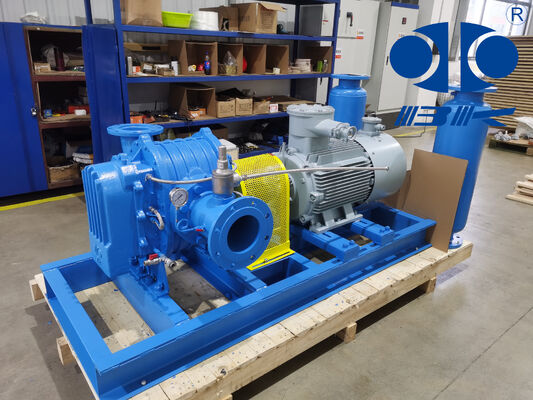

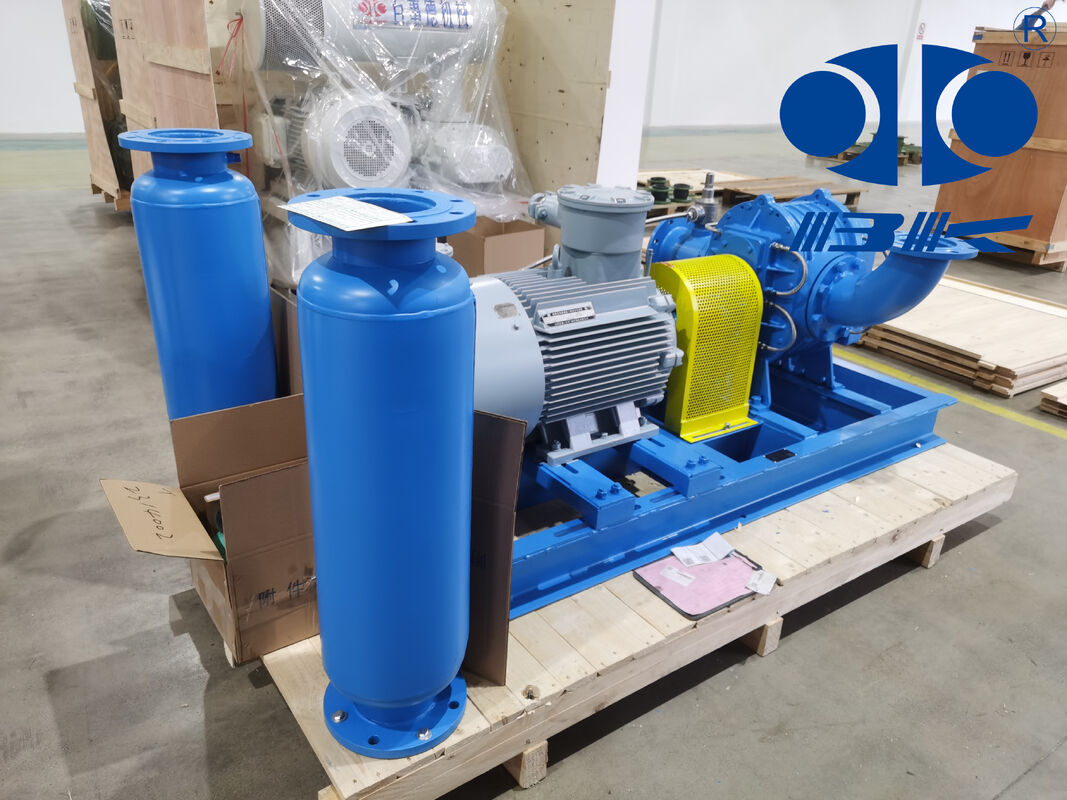

Quạt thổi khí Roots YU-EG tải nặng cho vận chuyển khí nén và thông gió công nghiệp
Về YU-EG
Kể từ khi thành lập, B-Tohin đã nhập khẩu công nghệ và thiết bị tiên tiến và liên tục phát triển các sản phẩm mới. Quạt thổi khí loại YU-EG là một loại sản phẩm mới có vỏ và cánh quạt được phủ vật liệu chống ăn mòn đặc biệt. Nó có thể được sử dụng để vận chuyển khí đặc biệt, đặc biệt là vận chuyển khí sinh học.
Đặc điểm chính
Ưu điểm chính
Thông số kỹ thuật
|
Mô hình |
YU-EG40 |
|
Lưu lượng khí |
0.42-1.65m3/phút |
|
Áp suất chênh lệch xả |
10-70KPA |
|
Tốc độ quay |
1500-2150 vòng/phút |
|
Lưu lượng nước làm mát |
3 lít/phút |
|
Loại động cơ |
1.5-4KW 380/400/415/440V, 3 PHA, 50/60HZ, động cơ chống cháy nổ |
|
Loại lắp đặt |
Tiêu chuẩn: loại đứng |
|
Trọng lượng quạt không có động cơ |
75kg |
Bảng thông số
| Loại |
Đường kính cổng (MM) |
Tốc độ (vòng/phút) |
Áp suất (kgf/cm²) |
Lưu lượng khí nạp (m³/phút) |
Công suất trục (kw) |
Nước làm mát (L/phút) |
| YU-EG40 | 40(1.5") | 1500-2150 | 0.1-0.7 | 0.42-1.65 | 0.82-2.42 | 3 |
Danh sách vật liệu
| Số TT. | Tên | Số lượng | Vật liệu | Số TT. | Tên | Số lượng | Vật liệu |
| 1 | Xi lanh | 1 | HT200 | 17 | Chốt định vị | 4 | |
| 2 | Tấm cuối dẫn động | 1 | HT200 | 18 | Tấm cuối hộp số | 1 | HT200 |
| 3 | Hệ thống làm mát | 19 | Vòng chắn mỡ | 2 | 45# | ||
| 4 | Mỡ bôi trơn | 4 | Đồng | 20 | Đai ốc tròn | 2 | 45# |
| 5 | Phớt khí | 8 | PTFE | 21 | Phớt dầu | 2 | FPM |
| 6 | Phớt dầu | 4 | FPM | 22 | Gioăng chữ O | 2 | FPM |
| 7 | Cánh quạt dẫn động | 1 | QT500 | 23 | Bánh răng côn trong | 2 | 20CrMnTi |
| 8 | Gioăng chữ O | 8 | FPM | 24 | Đai ốc kẹp | 2 | 45# |
| 9 | Phớt dầu | 1 | FPM | 25 | Vòng đệm phải | 2 | 45# |
| 10 | Vòng bi | 2 | GCr15 | 26 | Nắp dầu | 1 | HT200 |
| 11 | Then | 1 | 45# | 27 | Ống đo mức dầu | 1 | Nhựa |
| 12 | Nắp cánh quạt dẫn động | 1 | 45# | 28 | Lò xo bướm | 2 | 65Mn |
| 13 | Vòng giữ | 2 | 65Mn | 29 | Vòng chặn | 2 | Q235 |
| 14 | Cánh quạt dẫn động | 1 | QT500 | 30 | Nút từ | 1 | |
| 15 | Nắp cánh quạt dẫn động | 1 | 45# | 31 | Vòng bi | 2 | GCr15 |
| 16 | Gioăng chữ O | 2 | FPM | 32 | Ống trục | 4 | 45# |
Bản vẽ lắp ráp bộ quạt thổi khí
Phạm vi cung cấp tiêu chuẩn
1. Quạt thổi khí trục
2. Van giảm áp chân không
3. Van một chiều
4. Bộ giảm thanh đầu vào (có bộ lọc): thép không gỉ
5. Bộ giảm thanh đầu ra: thép không gỉ
6. Bệ chung (có nắp đai)
7. Khớp nối mềm bằng thép không gỉ và đệm chống rung
8. Puli
9. Đồng hồ áp suất
10. Dây đai
11. Bu lông, đai ốc và các bộ phận kết nối khác
12. Động cơ
